机房动力环境监控
产品名称：机房动力环境监控系统
产品详情
一、概述随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房、计算机系统和通讯网络已成为各大单位业务管理的核心部分。为保证其安全正常运行，与之配套的机房动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调工作。如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。因此对中心机房的动力及环境系统进行实时集中的监控极其必要。
产品功能：可同时监控机房内的UPS电源、精密空调、配电柜、温湿度、漏水、消防等设备。对机房动力环境进行遥信、遥控、遥测,实时监视设备运行状态,记录处理有关数据,即时侦测并消除故障,保证机房内设备处于良好的工作环境中。减轻了机房维护人员负担，提高了系统的可靠性，实现了机房的科学管理。
二、机房动环监控系统组成：
机房动环监控系统主要由以下四部分组成：数据采集层、网络传输层、集中监控管理层、远程监控层。各部分的主要作用如下：
1、数据采集层：由各种传感器及待监控设备组成，直接连接各种被监控设备，采集如配电电量仪表、UPS、精密空调、温湿度、漏水、新风等的现场信号，将采集的现场信号通过RS485RS232等方式上传到网络传输层。
2、网络传输层：由带有RS232RS485等各种通信接口的网络串口服务器组成，直接连接各种被监控设备，采集到的现场信号经网络串口服务器转为TCP/IP的方式上传至集中管理层。
3、集中管理层：集中管理层负责现场采集层的统一管理，对数据进行分析，完成各种统计报表，并在集中管理层上实现各种高端管理应用，如报表功能、告警管理功能、权限管理功能等。并提供相应的报警方式：电话语音报警、手机短信报警。由于数据中心的数据量和测点数庞大，集中管理层的设计可满足未来五年内监控子系统扩容接入需要。
4、远程监控层：系统支持远端IE浏览、远程客户端浏览，实现移动办公。通过授权可以在任何有网络的地方实时的对监控系统进行浏览检索、操作控制等。
三、建设机房动环监控的目标：
机房环境监控系统一共有以下集中监控子系统：市电监测子系统、UPS监测子系统、电池组监测子系统、配电开关监测子系统、普通空调监测子系统、精密空调监测子系统、温湿度监测子系统、漏水监测子系统、消防监测子系统、门禁监控子系统、视频监测系统。
项目的总体目标是通过对机房内的环境进行统一监控和管理。按照标准的机房进行监控，主要通过对环境、动力、消防、保安系统进行建设，对机房内的温湿度、市电、烟雾、漏水、安防等建立一套较完整的机房动力监控、环境监控、安全防范监控的管理体系，实现对机房运行环境科学管理，及时发现机房辅助设备的故障和故障隐患，做到及时发现、及时处理。

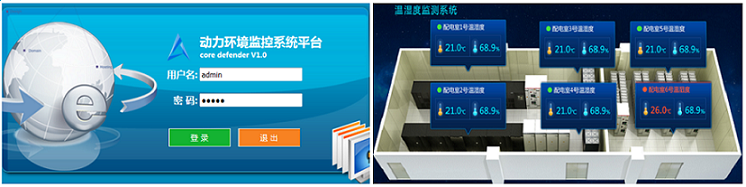

动力环境监控软件界面
四、机房动环监控各部分功能介绍：

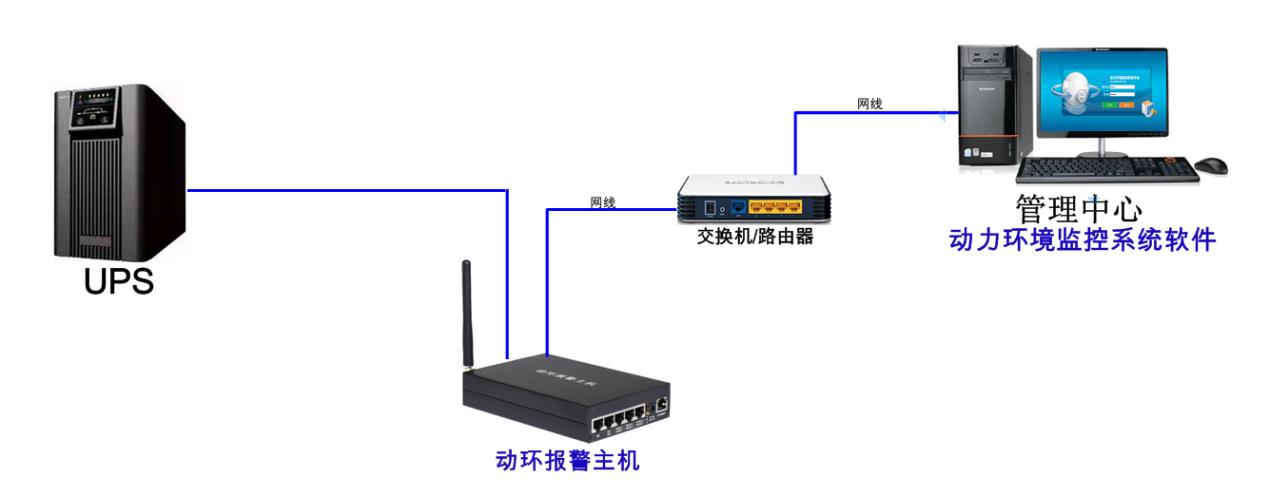

1、UPS不间断电源监控
通过UPS的智能接口（RS232/RS485），大部份为RS232口，监控系统可以实时地监视市电输入、UPS整流器、输入电压、输出电压、频率、旁路、负载等各部分的运行状态与参数。系统可全面诊断UPS运行状况，实时监视UPS的各种参数。一旦UPS报警，将自动发短信、电话语音播报、邮件告警给管理员。对于重要的参数，可作长时间记录，系统可查询三年内相应参数的运行历史数据，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。

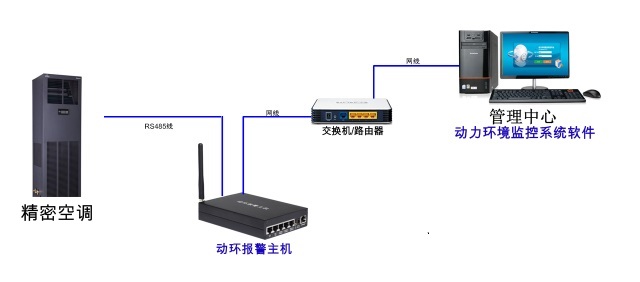

2、精密空调监控
通过精密空调的智能接口，大部份为RS485接口，监控系统可以实时监控精密空调的参数，如空调各部件，如压缩机、风机、加热器、加湿器、去湿器、滤网等的运行状态与参数。部份品牌空调，其通讯协议有控制功能，就可远程修改空调设置参数（温度与湿度），实现空调的远程开关机。一旦空调发生任何异常，将自动发短信、电话语音播报、邮件告警给管理员。对于重要的参数，可作长时间记录，系统可查询三年内相应参数的运行历史数据，方便管理员全面了解精密空调的运行状况，及时地发现并解决精密空调运行中出现的各种问题。

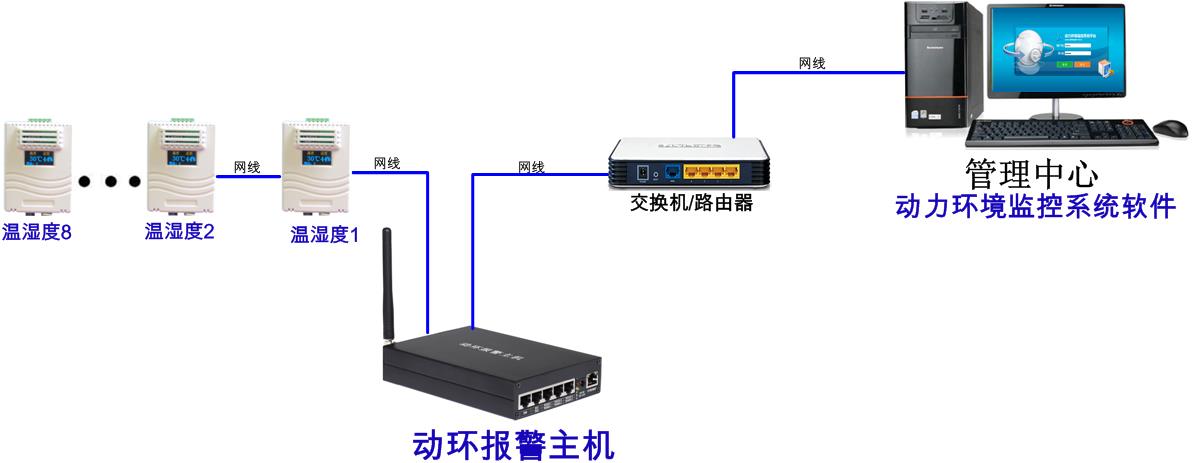

3、温湿度监控
在机房内安装带液晶显示的温湿度传感器对环境温湿度实现监测，既可在温湿度传感器表面实时看到当前的温度和湿度数值，亦可通过温湿度一体化传感器将把检测到的温度值、湿度值实时传送到监控主机中，并在监控界面上以数值形式直观地表现出来。可设置对应的阈值（上下限），一旦温、湿度值越限，将自动发短信、电话语音播报、邮件告警给管理员，提示管理员通过调节空调温、湿度值给机房设备提供最佳运行环境。对于机房内使用非精密空调时特别重要，可让管理员及时地了解机房内实际的温湿度运行情况。

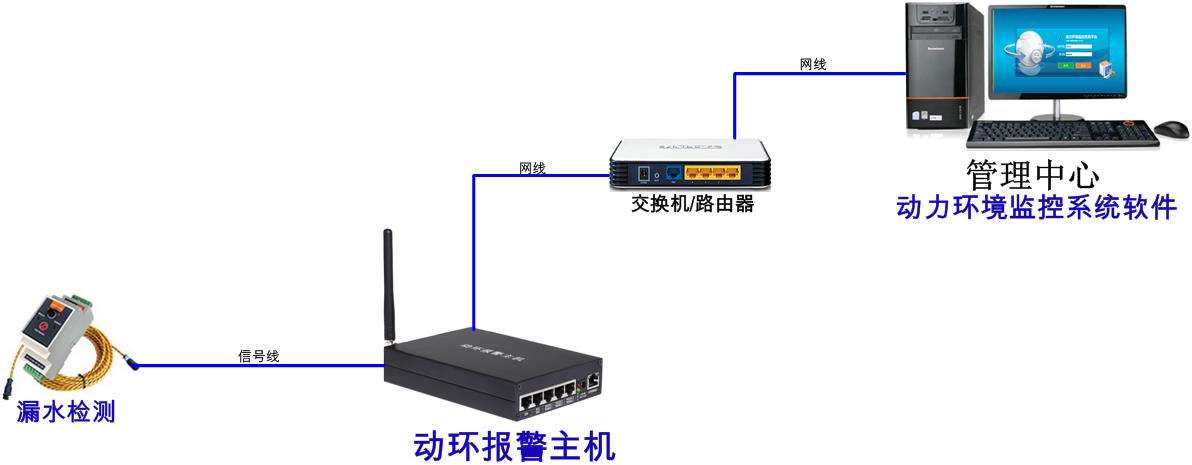

4、区域漏水监控
在机房易漏水的下方或周围铺设漏水感应线，将感应线接到漏水控制器上，再将控制器的输出信号接到动环报警主机。这样当漏水感应线检测到有水时，系统会立即报警并通知机房管理人员。

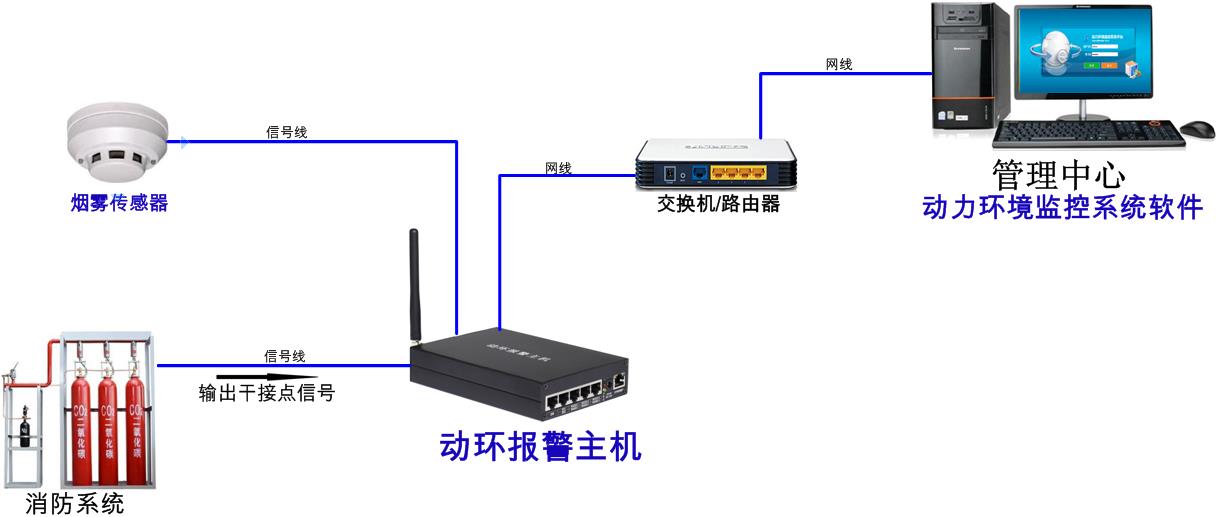

5、消防监控
在机房的天花板上布置烟雾传感器，通过信号线连接到动环报警主机主机，当机房出现火警时，系统会立即报警，通知机房管理人员；或者将机房、大楼的消防系统的干接点信号，接到动环报警主机上面，当消防系统报警时，系统会立即报警，通知机房管理人员。

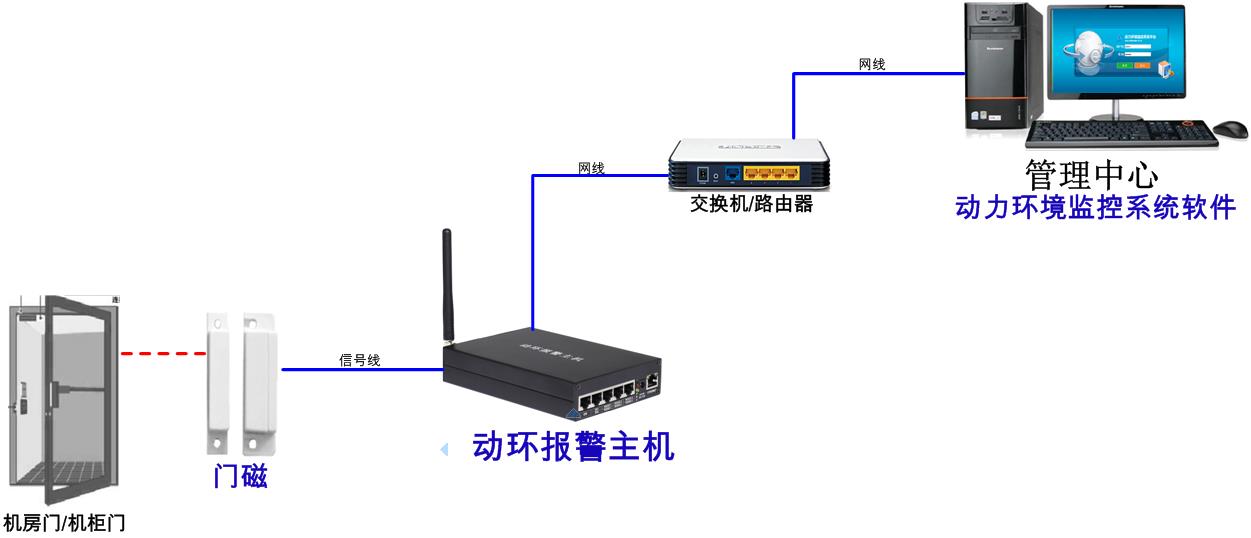

6、门禁监控
在门与门框之间安装"门碰/门磁"，随时监控机房门或者机柜门的开/关状态，以实现随时了解门的进出状态。
7、红外监控
在机房门的斜对面安装红外传感器，再将红外传感器的输出信号接到动环报警主机。对进出机房人员情况进行监测。这样当红外监测到有人移动时，系统会立即报警。通知机房管理人员。

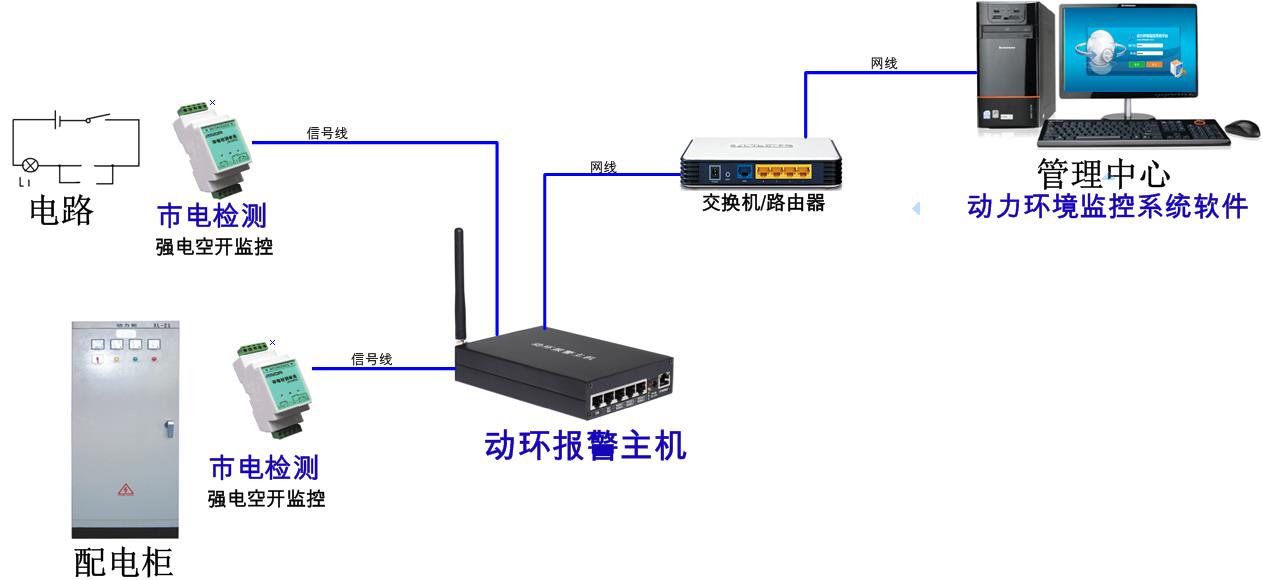

8、市电监控
在普通配电柜或者电路上，装一个强电检测模块/市电检测模块，再将此模块的输出信号接到动环报警主机。可根据此模块的通/断(开/关)情况，以判断配电柜的开/关或者某路电路的通/断情况。当电路状态发生变动，系统会立即报警。通知机房管理人员。
