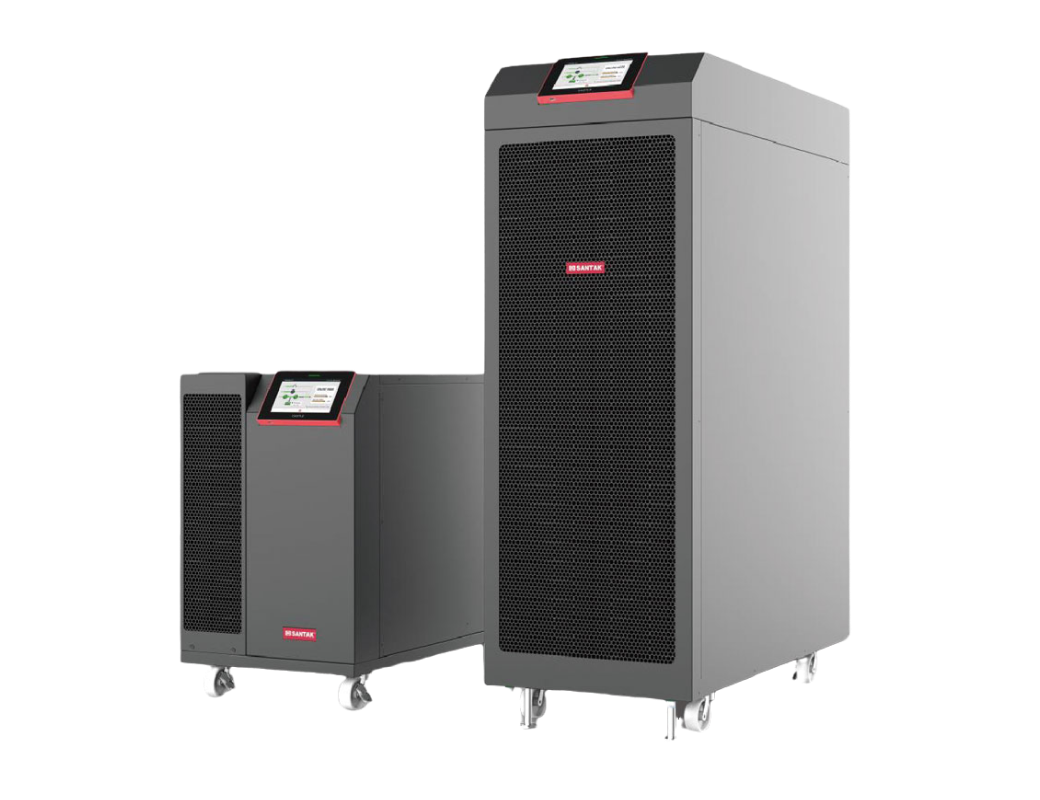

山特城堡系列三进三出UPS
型号：3C3HD（20-80）KVA
功率范围：20-80KVA
产品详情
产品介绍
山特城堡3C3 HD是山特城堡3C3经典产品系列的创新升级产品，山特城堡系列UPS秉承为用户关键负载提供安全、可靠、稳定、环保的电力保障为宗旨，不断对产品进行优化和更新。新一代3C3HD采用目前先进的电力电子及数字信号控制保护技术，则具有更高效率，更小体积，更高性能，更便捷操作等特点，能在各个行业领域为用户提供高品质电源保障。
典型应用环境
典型应用环境
• 中、小型数据中心
• 计算机数据机房
• 自动化控制系统
• 交通运输
• 银行，金融
• 通讯行业，5G
• 生产制造
功率范围：20/30/40/60/80kVA
拓扑技术：在线双变换技术，高频IGBT整流/逆变
输入输出：220V/380V 三相4线
频 率：50/60 Hz
产品特点
• 采用新一代IGBT及三电平技术，在线效率高达96%，ECO模式高达99%
• 输出功率因数1.0，有效带载量提升10%
• 模块化设计，MTTR<30分钟
• 更高功率密度，占地面积节约50%
• 充电功率提升4倍，充电时间大幅减少
• 智能电容故障预警功能，进一步提升可靠性
• 智能电池管理功能
• 具有智能虚拟负载测试功能
• 5"彩色触摸屏，设备管理更便捷
• 标准支持铅酸，锂电等电池类型
• 支持4台并机，可并机共电池
• 支持电池冷启动
体积更小，节约机房宝贵空间
3C3 HD 采用了创新的模块化设计，将整流器，逆变器等器件进行优化设计，合理布局。在保证可靠性的前提下，大大减小产品的体积和重量，极大节约了宝贵的机房空间，提高机房利用率。同时在机箱底部配置灵活脚轮，方便进行移动和搬运。3C3 HD 相比目前主流其他友商产品，占地面接节约50%，而体积则节约90%。
更低TCO，更环保节能
输出功率因数是衡量UPS的一个重要指标，而功率因数越高则提供给负载的有功功率越高。3C3 HD现在将功率因数提升至业内较高水平1.0，相比传统的0.9，则输出有功功率提升10%，为用户节约更
多初始投资。
为了更好的适应国家对于碳达峰，碳中和的号召，3C3 HD系列UPS具有高达96%的在线双变换效率，同时更具有兼顾可靠性和99%极限效率的ECO模式，为用户提供低TCO，节约大量的运营成本。
• ECO模式下可提供高达99%的系统效率，与传统机型相比，显著降低了UPS电力耗费和对应的制冷耗电成本
• 在ECO模式下，UPS内置滤波保护装置依然可以提供浪涌保护，确保输出高质量电力品质
• 快速智能转换，根据市电电网质量3C3 HD能智能在ECO及双变换模式下自动切换，典型切换时间仅为2-4ms，具有更高可靠性
• ECO模式下，关键器件可靠性得到进一步提升，寿命更长
可靠性升级，适应更多应用场景
防尘设计
山特3C3 HD具有防尘网设计将灰尘和毛屑等隔绝在设备外部，提升了产品对恶劣环境的适应能力。同时内部优化内部布局及气流分布，极大程度降低了灰尘的堆积概率。
• 采用符合美国防火标准UL94及滤尘网标准UL900的防尘网
• 遇火焰，不会成为供燃材料，更安全可靠
• 易拆卸，清洗便捷。维护费用低
电容健康检测预警
山特 3C3 HD 创新的增加了滤波电容健康检测功能，通过对内部电容进行实时的温度侦测，监控电容的健康状况，在电容损坏之前提供预警信息，避免故障发生，极大的保障了关键负载的稳定性和可靠性。
• 采用温度传感器侦测所有输入，输出滤波电容，实时温度侦测
• 全自动智能判断电容寿命，在电容寿命到期之前提供预警信息，避免故障产生
• 在电容异常故障时第一时间激活保护措施，避免故障进一步扩大，提供更高可靠性
PCBA三防技术
PCBA电路板腐蚀引起的短路是导致UPS元器件失效的重要原因之一，尤其是沿海城市。山特3C3 HD采用了先进的智能PCBA喷涂三防漆，进一步提升产品的防盐雾防腐蚀能力。
• 根据系统设计和气流分布，结合可能出现的盐雾和灰尘堆积概率和比例，直接对喷涂设备进行编程，实现按需喷涂
• 采用全自动化设计，避免人力操作误差，保证喷涂效果
• 采用蓝光检测技术，对喷涂结果进行检测，确保喷涂品质
智能并机冗余
山特3C3HD内置嵌入式同步CAN通讯，并机时无需安装并机卡。确保并机系统中每台UPS的输出同步，负载均分的同时，极大程度保证了并机系统的可靠性和冗余性。性能更出众，并机环流更小，输出更可靠。
• 点对点控制逻辑，无"主—从"的依赖性并机控制
• 没有传统负载均流线路
• 消除系统单点故障隐患
• 快速故障检测及脱离技术
• 可靠性进一步增强
山特智能电池管理
3C3 HD UPS具有超大功率充电器可快速补充电池能量。同时采用山特智能电池管理功能，在传统的三段式充电之外，还具有智能休眠模式，避免电池因长期浮充带来的老化影响，从而有效延长电池的实际使用寿命。该功能还可准确预测电池工作状态，提前发现潜在放电故障并预告警。
充电功率提升
电池容量 4倍，快速恢复放电后
• 三段式充电模式确保电池完全充满。
• 具有第四段休眠模式，使电池处于自然放电状态。UPS实时侦测电池电压，当电池电压下降至设定值时自动启动充电器再次进入充电循环
• 智能休眠模式可延长电池使用寿命高达50%。
UPS+电池整体方案
山特3C3 HD UPS支持采用常用的VRLA铅酸电池，搭配山特品牌的城堡C系列电池，高倍率A系列电池和胶体G系列电池，结合山特智能电池管理技术，经过厂内严格的设计、验证、可确保更好的兼容性、品质和电池寿命，为用户在各个不同的应用场景提供更高品质的不间断电力保护。
山特3C3 HD UPS同时还可以搭配锂电池应用，可进一步提升系统的充放电循环使用寿命，缩小系统占地空间，进一步降低业主总体拥有成本，确保用户关键业务及生产的持续性。

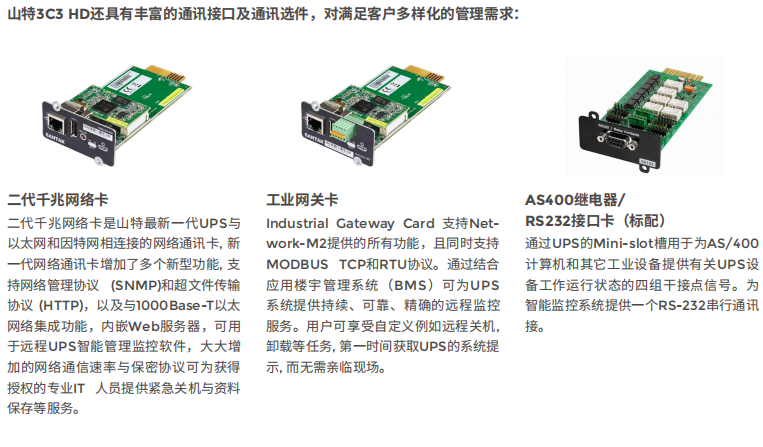

更便捷的运维管理
3C3 HD采用全彩色5"触摸屏，搭配酷炫LED状态指示灯，方便用户查看设备运行状态及运维操作。
